MES本社設備

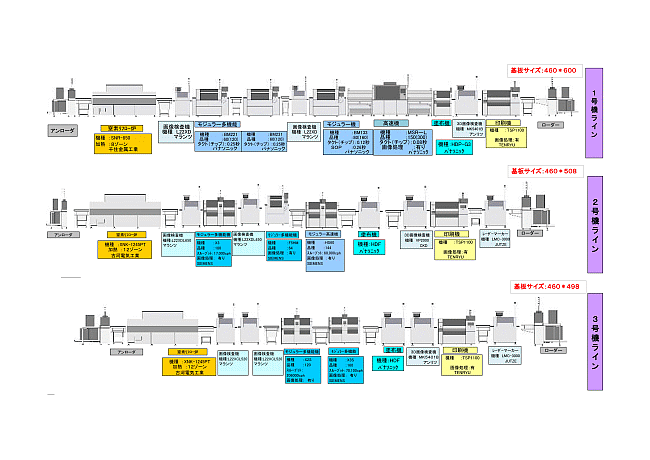

MES本社 実装レイアウト

実装設備詳細(大和本社工場)

表面実装部品実装設備
装置名 型式 メーカー 合計 基板サイズ 備考
クリーム半田自動印刷機 TSP-1100 天竜精機 2台 50x50mm ~ 460x600mm
TSP-1100 天竜精機 1台 50×50mm ~ 460×524mm
接着剤塗布装置 HDF Panasonic 1台 50x50mm ~ 460x550mm
470D Universal 1台 50x50mm ~ 460x550mm
HDP-G3 Panasonic 1台 50x50mm ~ 250x330mm
クリーム半田印刷後
検査装置
NK5401B アンリツ 2台 50x50mm ~ 250x330mm 3Dレーザー
システム
VP2000 CKD 1台 50x50mm ~ 460x510mm 3Dレーザー
システム
高速チップマウンタ X3 シーメンス 1台 50x80mm ~ 460x610mm チップサイズ 0402対応
※専用フィーダー、ノズル
HS60 シーメンス 1台 50x110mm ~ 460×610mm
HF3 シーメンス 1台 50×80mm ~ 460×610mm
MSR-L Panasonic 2台 50x50mm ~ 460x510mm チップサイズ0603対応
0.08秒/個
異形マウンタ F5 シーメンス 2台 50×50mm ~ 460×610mm
BM133 Panasonic 1台 100x50mm ~ 460x650mm
BM231 Panasonic 1台 100x50mm ~ 460x650mm
BM221 Panasonic 1台 50x50mm ~ 250x330mm
リフロー炉 XNK-1245PT 古河電気
工業
2台 50x80mm ~ 400x600mm 窒素(N2)リフロー
8ゾーン以上
SNR-850 千住金属 1台
生産設備
装置名 型式 メーカー 合計 基板サイズ 備考
基板洗浄機 TC-MS-104 タイセイクリンケミカル 1台 50x50mm ~ 460x650mm 洗浄液 旭硝子製
AK225AES
基盤分割機 SAM-CT23N サヤカ 1台 50x50mm ~ 250x350mm 分割制度 ±0.01mm
切断ストレス 300μ
T-MD2 TST 1台 Y-200mm Vカット基板専用
T-MD4 TST 1台 Y-400mm Vカット基板専用
T-ME25 TST 1台 Y-250mm Vカット基板専用
Hektor2 Cab 1台 50x50mm ~ 250x350mm 基板厚 2.5mm
カットアウト幅1.0~3.0mm
ポイント噴流はんだ付け装置 TAKUROBO-NEO-L 弘輝テック 2台 50x50mm ~
380x460mm
pbf 1台
共晶 1台
局部半田装置 TOP-375 テクノデザイン 2台 50x50mm ~
300x400mm
ノズル固定式
特殊生産設備
装置名 型式 メーカー 合計 基板サイズ 備考
コネクタ圧入機 富士コントロール 1台 奥行 150mm C型アーム
コネクタ圧入機 JAM 1台 奥行 180mm C型アーム
基板コーティングブース パーカーエンジニアリング 3台 50x50mm ~ 600x800mm
リワーク装置 Sumit-1100 1台 50x50mm ~ 600x800mm PBF対応可能
検査設備
装置名 型式 メーカー 合計 基板サイズ 備考
22XDL D650 マランツエレクトロニクス 2台 50x50mm ~ 460x650mm ※実装ライン設置
22XDL D520 マランツエレクトロニクス 1台 50x50mm ~ 460×520mm
22X H-MA 650L マランツエレクトロニクス 1台 50x50mm ~ 460×650mm
22X H-MA 800L マランツエレクトロニクス 2台 50x50mm ~ 460×800mm
22XDL D650 マランツエレクトロニクス 1台 50x50mm ~ 460x650mm
22XDL D520 マランツエレクトロニクス 3台 50x50mm ~ 460x520mm
22XDL D350 マランツエレクトロニクス 1台 50x50mm ~ 250x350mm
X線検査装置 FX-100 ユニハイト 1台 50x50mm ~ 250x350mm
金属顕微鏡 FS110 mitsutoyo 1台
